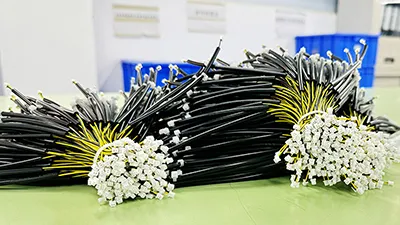

Жгуты для беспилотных систем
Индивидуальные жгуты проводов для беспилотных летательных аппаратовКомпания SAISONIC является основным поставщиком жгутов для компании DJI, мирового лидера в разработке и производстве дронов и технологий для беспилотных летательных аппаратов;
Мы поставляем европейским заказчикам жгуты проводов и кабельные сборки для беспилотных систем, которые используются в роботизированном контроле уровня метана и углекислого газа в угольных шахтах, месторождениях и городских системах канализации.
Благодаря соответствию международным экологическим стандартам, включая RoHS и REACH, а также требованиям к безгалогенным материалам, наши жгуты для беспилотных систем пользуются широким спросом на мировом рынке.
Все материалы для производства жгутов дронов и беспилотных летательных аппаратов сертифицированы по стандарту UL, поэтому наши заказчики уверенны в их надежности и безопасности.

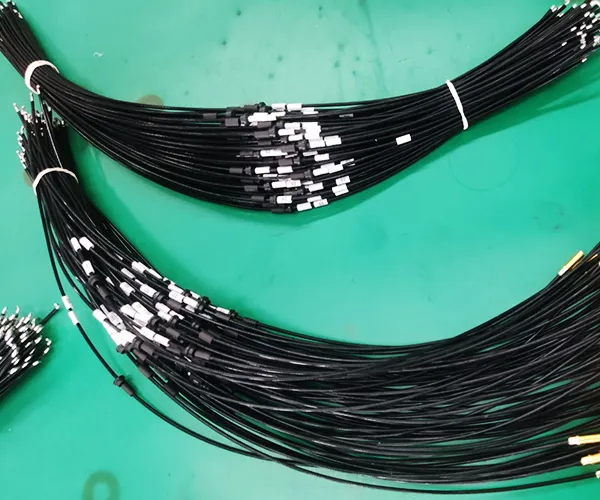

Такие жгуты обеспечивают питание моторов, а также отвечают за высокоточное и стабильное распределение энергии при высоком токе. По этой причине для бесперебойной работы дронов важно подобрать качественные жгуты.
- Жгуты для аккумулятора: это основной кабель, соединяющий умные аккумуляторы с платой распределения питания (PDB) или регулятором оборотов моторов (ESC). Как правило, провод имеет большое сечение (12AWG, 10AWG) и оснащен высокотоковыми разъемами (XT60, XT90/EC5), которые выдерживают десятки ампер тока.
- Жгуты для подключения ESC к мотору: соединяют выходные терминалы ESC с тремя фазами бесщеточных моторов. Как правило, используются три силиконовых провода (красный, черный, синий), собранных в один жгут; сечение провода зависит от мощности мотора.
- Жгуты распределения питания: представляют собой несколько кабелей, которые соединяют плату PDB и другие компоненты, такие как регулятор оборотов моторов, системы управления полетом и видеопередатчик, распределяя питание с разным напряжением (например, 12В, 5В).

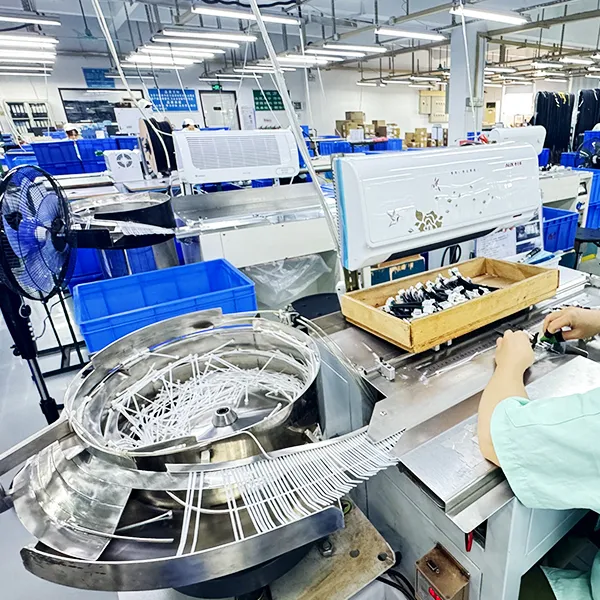

Жгуты систем управления являются ключевыми при передаче сигналов. Они соединяют систему управления полетом дрона с датчиками и исполнительными механизмами, обеспечивая передачу сигнала, и, как результат, точность управления, навигации и индикации состояния.
- Жгуты для приемника дистанционного управления: маленький плоский кабель DuPont, соединяющий систему управления полетом с приемником дистанционного управления. Он передает сигналы для управления дроном, включая протоколы PPM, SBUS, CRSF.
- Жгуты для ESC: маленький плоский кабель, обычно состоящий из трех проводов (сигнал, 5V+ и GND). Он соединяет систему управления полетом с электронным регулятором скорости (ESC).
- Жгуты для GPS и компаса: плоский кабель, соединяющий систему управления полетом с модулем GPS и компаса. Он передает данные о местоположении, скорости и направлении полета дрона, а также геомагнитные данные.
- Жгуты для инерциального измерительного блока (IMU): IMU обычно интегрирован в систему управления полетом, но в некоторых премиум-моделях он является независимым и соединяется с ней через плоский кабель.
- Жгуты для светодиодной ленты: сборка проводов, которая соединяет систему управления полетом со светодиодной лентой для индикации статуса полета, включая сигналы тревоги и предупреждения о низком уровне заряда батареи.

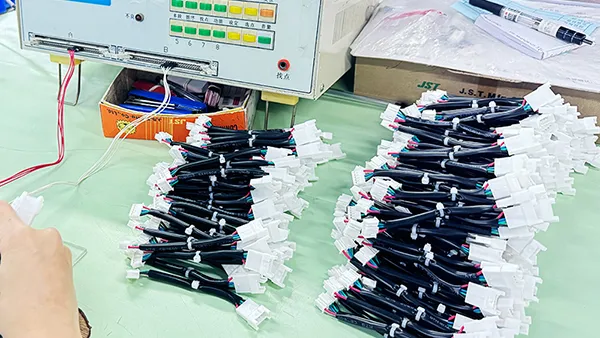

Эти жгуты используются в летательных аппаратах с камерами и различными датчиками и сенсорами. Помогают осуществлять аэрофотосъемку, а также обеспечивают надежную передачу сигналов от датчиков навигации, обхода препятствий и мониторинга.
- Жгуты для датчиков изображения: плоские кабели FPC или коаксиальные кабели, которые соединяют передние, задние и нижние камеры с основным управляющем модулем.
- Жгуты для инфракрасных датчиков времени полета: соединяют инфракрасные или лазерные датчики для измерения расстояния.
- Жгуты для ультразвуковых датчиков: соединяют ультразвуковые модули для измерения высоты, находящиеся в нижней часть дрона.

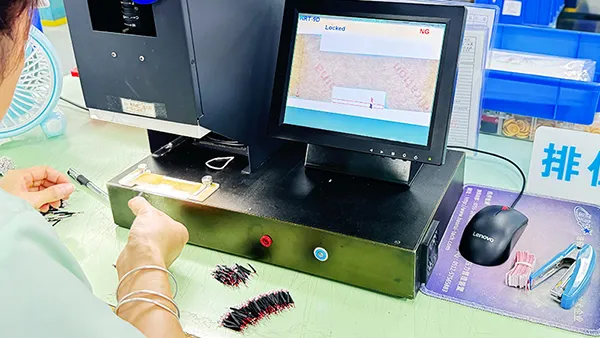

Обеспечивают передачу изображения, управление гироскопической стабилизацией, а также подачу питания компонентам системы. Качество таких жгутов напрямую влияет на стабильность передачи видео, управления камерой и подачи энергии.
- Жгуты для камеры FPV: соединяют FPV-камеру с видеопередатчиком (VTX), интегрируя линии передачи видеосигнала, питания и управления (переключение каналов, настройки отображения данных на экране).
- Жгуты для основной камеры: высокоскоростные и сложные жгуты, соединяющие основную камеру с главным процессорным модулем в дронах для аэрофотосъемки.
-
жгут приемника дистанционного управления -
жгут соединения ESC с мотором -
жгут соединения ESC -
основной жгут аккумулятора -
жгут сенсоров на конечностях дрона -
жгут датчиков изображения -
жгут инфракрасных датчиков времени полета -
жгут ультразвуковых датчиков -
жгут системы обхода препятствий -
жгут инфракрасных датчиков времени полета -
жгут приемника дистанционного управления -
жгут ультразвуковых датчиков -
жгут сенсоров на конечностях дрона -
жгут приемника дистанционного управления -
жгут ESC сигнала
-
Кабельные сборки для моторов дронов -
Кабельные сборки для регуляторов скорости дронов -
Кабельные сборки для электронных контроллеров скорости дронов -
Кабельные сборки для системы полетного контроллера дронов -
Кабельные сборки для подвесных камер дронов -
Кабельные сборки для моторов дронов -
Кабельные сборки для регуляторов скорости дронов -
Кабельные сборки для системы полетного контроллера дронов -
Кабельные сборки для системы полетного контроллера дронов -
Кабельные сборки для приемников дронов -
Кабельные сборки для GPS-модулей дронов -
Кабельные сборки для передачи видеосигнала с камер дронов -
Кабельные сборки для датчиков зрения дронов -
Кабельные сборки для инерциального измерительного блока (IMU) дронов -
Кабельные сборки для системы обхода препятствий дронов
Наши индивидуальные комплексные решения для жгутов проводов дронов и беспилотных летательных аппаратов разрабатываются на основе многолетнего опыта в проектировании и производстве. Мы привержены высокому качеству продукции и стремимся стать вашим надежным партнером, содействуя укреплению позиций вашего бизнеса на рынке!
